Паяные пластинчатые теплообменники

Паянные пластинчатые теплообменники

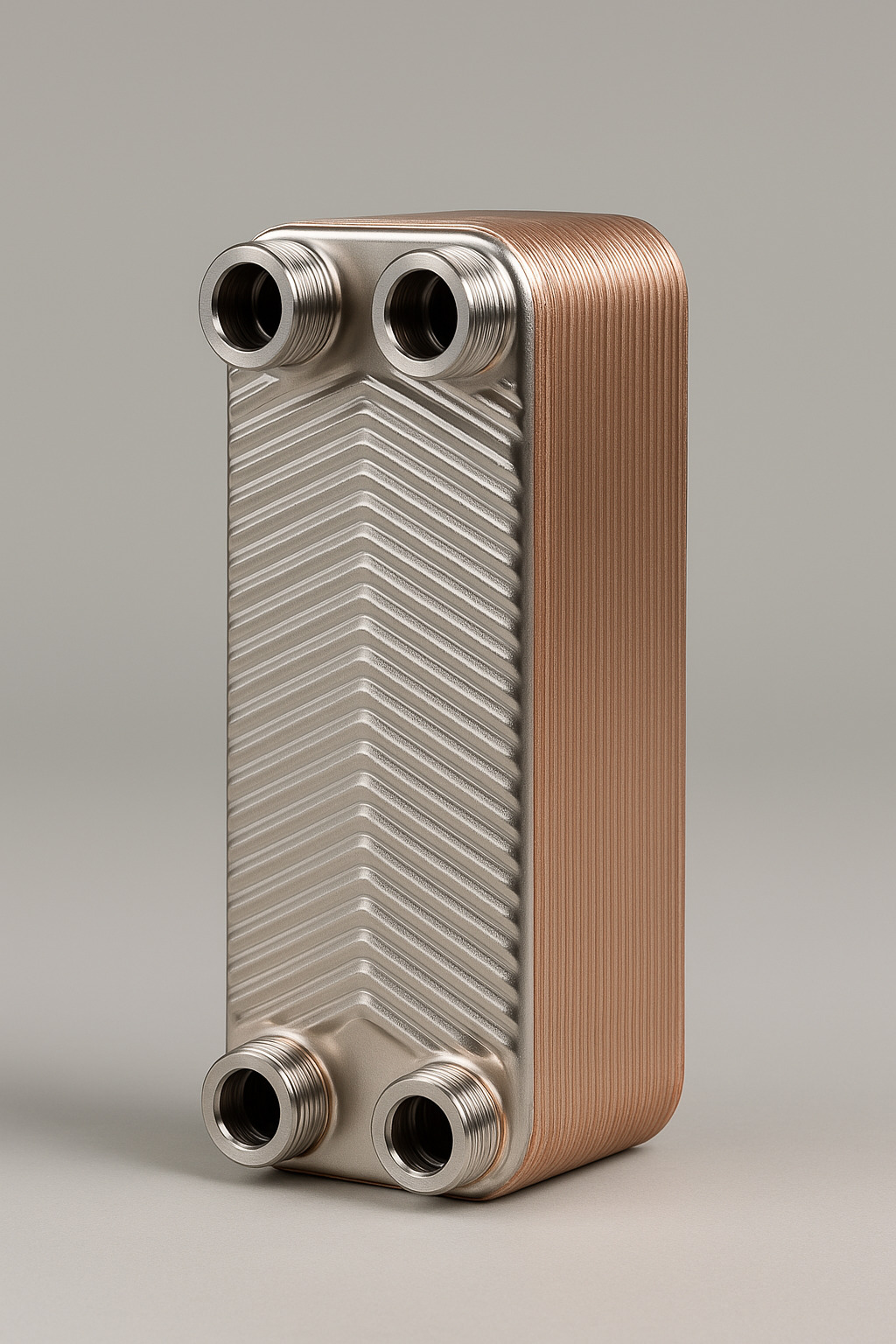

Что такое паяный пластинчатый теплообменник HYDAC?

Это разновидность теплообменников, в которой пластины, выполненные из нержавеющей стали, соединены между собой пайкой (обычно медью или никелем) в вакуумной печи. В результате получается моноблочная, неразборная конструкция, выдерживающая высокое давление и температуру. Внутри чередуются каналы, по которым проходят два теплоносителя — например, масло и вода. Через тонкие стенки пластин происходит интенсивный теплообмен.

Для чего используются?

Паяные теплообменники HYDAC применяются для:

• Охлаждения гидравлического масла во время работы оборудования;
• Стабилизации температуры жидкости, чтобы предотвратить перегрев;
• Снижения нагрузки на маслостанции и насосы;
• Передачи тепла между двумя жидкостями, без их смешивания;
• Рекуперации тепла в некоторых энергоэффективных системах.

Где применяются?

• Промышленные гидравлические станции и приводы;
• Мобильная техника — сельскохозяйственные машины, спецтехника;
• Испытательные и лабораторные стенды;
• Энергетика и генераторные установки;
• Системы охлаждения и кондиционирования;
• Судовые установки — для охлаждения масла и дизельного топлива.

Принцип работы

1. Через один канал поступает горячее масло (или другой рабочий теплоноситель); Через соседний — охлаждающая жидкость (чаще всего вода или антифриз); Пластины, находящиеся между потоками, обеспечивают интенсивный теплообмен за счёт большой площади поверхности и направленного турбулентного движения жидкостей; Тепло передаётся от масла к охлаждающей среде, масло охлаждается, а вода — нагревается и отводится.

Принцип противотока (движение потоков навстречу друг другу) обеспечивает максимальную эффективность охлаждения.

Преимущества

• Компактность и лёгкость — занимают минимум места в системе;
• Высокая теплопередача при небольших габаритах;
• Без технического обслуживания — не имеют движущихся частей;
• Высокая прочность и герметичность благодаря пайке;
• Работа под высоким давлением и температурой (в зависимости от модели — до 30 бар и выше);
• Идеальны для стационарных и мобильных установок;
• Экологичны и энергоэффективны.

Недостатки

• Неразборная конструкция — невозможно прочистить изнутри при сильном загрязнении;
• Требуют чистой охлаждающей жидкости — особенно важно для воды (иначе накипь и коррозия);
• Чувствительность к гидроударам — может повредить спайки;
• Невозможность модификации или наращивания мощности после сборки;
• Выше цена по сравнению с трубчатыми теплообменниками, но окупается эффективностью.

Заключение

Паяные пластинчатые теплообменники HYDAC — это технологичное решение для эффективного и стабильного охлаждения в гидравлических системах. Их выбирают за компактность, надёжность и способность справляться с интенсивной работой без сбоев. При правильном подборе и чистой рабочей среде они служат долго и безотказно, обеспечивая защиту вашего оборудования от перегрева и продлевая срок службы масла.
