Логические элементы с функцией направления

Логические элементы с функцией направления

Что это такое

Логические элементы (иногда их называют логическими клапанами) с функцией направления — это гидравлические модули, выполняющие логические операции типа "ИЛИ" (OR), "И" (AND), "НЕ" (NOT) и другие в потоках жидкости. Такие элементы управляют направлением потока в зависимости от давления в различных магистралях. Они могут использоваться для принятия решений внутри схемы, например: «если давление в линии A выше, чем в B, направить поток тудато».

Назначение

Используются для:

• Управления последовательностью включения исполнительных органов
• Обеспечения приоритета потока
• Реализации условий блокировки и безопасности
• Интеллектуального распределения давления в системе
• Формирования схем без электромеханики (в полностью гидравлических системах)

Где применяются

• Гидравлические прессы и станки
• Автоматизированные производственные линии
• Подъемные установки
• Мобильная техника
• Системы энергообеспечения с резервированием
• Прецизионная промышленность

Принцип работы

Каждый логический элемент Rexroth работает по определенной логике:

• Логика «AND» (И): поток идет дальше только если есть давление на обеих входных линиях.
• Логика «OR» (ИЛИ): поток идет от той линии, где давление выше.
• Логика «NOT» (НЕ): подача давления на одну линию блокирует другую.

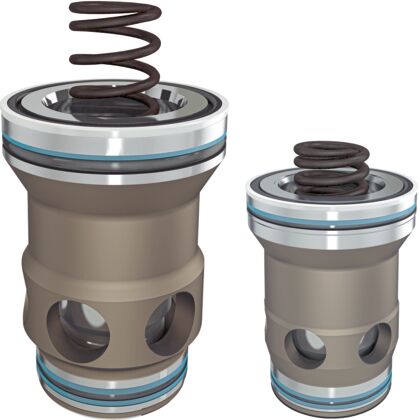

Эти элементы часто выполнены в виде встраиваемых картриджей или монтажных плит, не имеющих подвижных частей, а использующих седельные конструкции и клапанные пары, что делает их особенно надежными.

Преимущества

• Полностью гидравлическая логика — не требует электроники
• Устойчивость к загрязнению и вибрациям
• Многократное использование в повторяющихся циклах
• Компактные размеры и модульность
• Гибкость в проектировании логических схем
• Мгновенная реакция при изменении условий давления

Недостатки

• Требует глубокого понимания логики потоков при проектировании
• Ограниченная "прозрачность" для обслуживания — сложнее диагностировать ошибки
• В случае износа — не подлежат ремонту, а заменяются
• Более дорогостоящие, чем обычные распределительные клапаны

Вывод

Логические элементы Rexroth с функцией направления — это инструмент создания интеллектуальных гидросистем без использования сложной электроники. Они позволяют реализовать логические зависимости между давлением и направлением потока, обеспечивая безопасность, надежность и оптимизацию процессов. Особенно ценны в системах, где электроуправление невозможно или нецелесообразно.
