Standard manifolds with cartridges

Стандартные плиты с картриджами

Что это такое

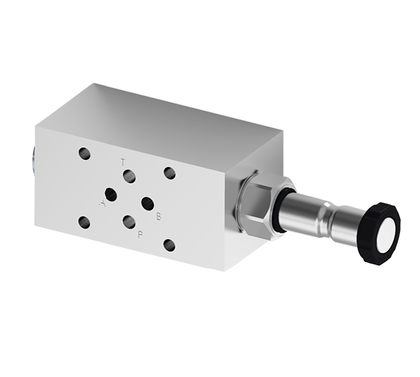

Стандартная плита с картриджами представляет собой массивный корпус (обычно из стали или алюминия), в котором предусмотрены:

• Гнёзда под вставные (картриджные) клапаны;
• Гидравлические каналы для подачи и отвода рабочей жидкости;
• Отверстия под монтаж и резьбовые соединения;
• Стандартизированные посадочные места по ISO или фирменным спецификациям Rexroth.

Картриджи могут быть любого типа — редукционные, дроссельные, обратные, предохранительные, направляющие, логические и другие. Их можно легко заменить или модернизировать без вмешательства в основную гидросхему.

Для чего используются и где применяются

Назначение:

• Компактная установка регулирующих элементов;
• Снижение количества трубопроводов и соединений;
• Централизация управления давлением и потоком;
• Модернизация и упрощение ремонта гидросистем.

Применение:

• Гидравлические станции (в промышленности и мобильной технике);
• Прессы и станки;
• Подъёмные механизмы и лифтовое оборудование;
• Литьевые машины, металлообработка;
• Энергетика, добывающая отрасль, судостроение.

Принцип работы

Каждая картриджная плита представляет собой промежуточное звено между гидравлическим насосом и потребителями давления. Внутри плиты расположены встроенные каналы, а сами картриджи вставляются в гнезда по принципу модульной замены.

Рабочая жидкость подается через одно или несколько входных отверстий, далее распределяется внутри плиты и через картриджи поступает к исполнительным механизмам (гидроцилиндрам, моторам и т.п.). Управление осуществляется либо напрямую давлением, либо через электромагнитное или электронное управление, в зависимости от типа картриджа.

Преимущества

• Быстрая сборка и ремонт — картриджи можно заменить без демонтажа всей системы;
• Компактность — уменьшение габаритов гидросистемы;
• Надёжность — меньшее количество соединений снижает вероятность утечек;
• Гибкость — возможность конфигурации под конкретное приложение;
• Унификация — картриджи стандартизированы и легко заменяемы;
• Экономия пространства и веса — особенно важно для мобильных установок;
• Совместимость с электронным управлением — через соленоиды или пропорциональные контроллеры.

Недостатки

• Ограниченная универсальность — одна плита подходит только под определённые типоразмеры картриджей;
• Тепловые деформации — возможны при работе под высокой нагрузкой без надлежащего охлаждения;
• Сложность диагностики — при неисправности одного картриджа требуется демонтаж для точного определения источника проблемы;
• Стоимость оригинальных компонентов — картриджи и плиты Rexroth отличаются высокой точностью и, соответственно, ценой;
• Требования к квалификации при монтаже — ошибка в установке может привести к отказу всей схемы.

Вывод

Стандартные плиты с картриджами Rexroth — это ключевой элемент в построении надёжных, компактных и легко обслуживаемых гидросистем. Их использование позволяет существенно упростить конфигурацию оборудования, сократить количество трубопроводов и обеспечить высокий уровень безопасности и адаптивности. Особенно ценны они в системах, где критична быстрая замена компонентов и гибкость конструкции.
